Como ajustar un cable de hidraulico Shimano sin tener el kit de purga.

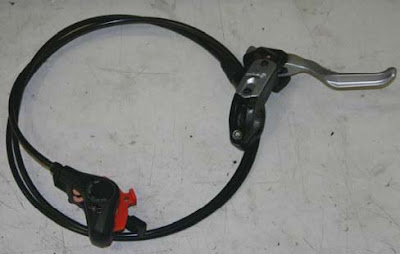

Si tienes que montar un freno de disco hidráulico y el tubo queda grande para tu bicicleta, con el siguiente procedimiento podrás acortarlo sin tener el kit de purga.

Para el proceso se precisan las siguientes herramientas: Llave allen de 3 mm, llave plana de 8 mm, palanca de plastico, Destornillador punta 1 de estrella o Philps, cutter y un martillo de metal


1º paso. Desmontar las pastillas de freno, tener cuidado de que en todo este proceso no se contaminen con restos de aceite, tener las manos limpias cuando se manipulen.


2º paso. Pulsar la palanca de freno varias veces para extraer los peistones. Ojo no es necesario extraer por completo los pistones de la pinza.





3º paso. Desenrosca la tuerca y saca el tubo de hidráulico de la maneta de freno.



4º Paso
. Corta el tubo de hidráulico a la distancia deseada. Asegurate de hacer un corte limipio y recto.



5º paso. Usando un tornillo de banco pon un nuevo conector en la manguera, Golpea el conector con el martillo hasta que entre completamente en el tubo, quedando a ras con el extremo del tubo. Este paso es el mas complejo y lo teneis mejor explicado en este otro documento en ingles pero que con los dibujos se entiende bien lo que se tiene que hacer







6º paso
. Vuelva a conectar el tubo en la palanca de freno. Apriete la tuerca del conector hasta que encuentres resistencia y dale un cuarto de vuelta más.


7º Paso. Asegurate que la palanca de freno esta más alta que la pinza e introduce la palanca de plastico entre los pistones para meterlos hacia dentro, pulsando de nuevo la palanca para purgar los frenos por si entro aire en el tubo cuando se corto, de esta forma lo obligamos a ir hacia el deposito.



8º Paso.
Limpia cuidadosamente la pinza e instala las pastillas de freno en su alojamiento, colocando la pieza de plastico rojo entre las pastillas pulsa varias veces la maneta para calibrar su apertura, dejandolos listo para montar los frenos en la bicicleta.










Documentos adjuntos.

Manual de purgado de frenos Shimano oficial Descargar
Manual de instalación de los frenos y las pastillas Descargar
Despiece de la maneta Descargar
